Hvilken type åpningsplate bør du velge? Veiledning for valg av åpningsplate flowmålertyper

Strømningsmålere med åpningsplater er fortsatt en av de mest brukte primære enhetene i industriell strømningsmåling. De er enkle, robuste, rimelige, godt dokumentert i internasjonale standarder og bevist på tvers av væsker, gasser og damp. Men "åpningsplate" er ikke en enkelt enhet. Boringsformen, innløpskanten og den tiltenkte funksjonen endrer alle hvordan en plate oppfører seg i en reell linje, og å velge feil stil for en skitten, tyktflytende eller tofaset væske er en av de vanligste og mest unngåelige årsakene til ustabilt differensialtrykk og drivende strømningsavlesninger.

Denne veiledningen forklarer hvordan de viktigste åpningsplatetypene er forskjellige, hvor hver typisk brukes, hvordan ingeniører faktisk velger mellom dem, og hvilke standarder og data du trenger før dimensjonering. Hvis du fortsatt velger mellom teknologier i stedet for mellom platestiler, hjelper det også å starte fra en bredereoversikt over de viktigste strømningsmålertypenefør du begrenser.

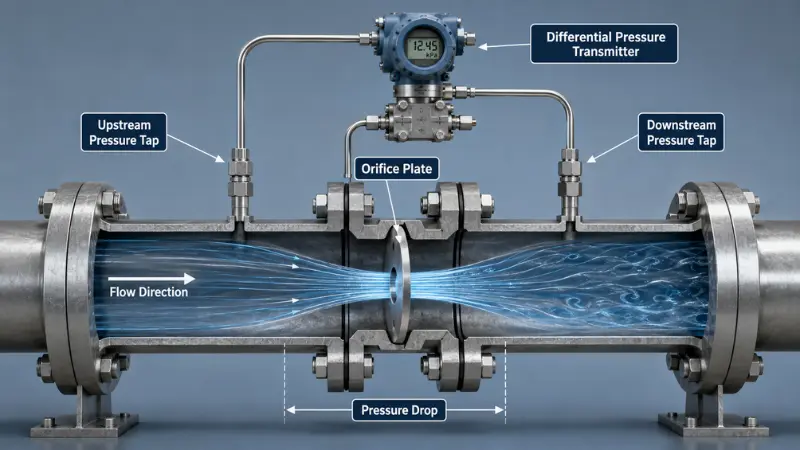

Hva er en åpningsplatestrømningsmåler?

En åpningsplatestrømningsmåler er en differensialtrykk (DP) strømningsmåler. En tynn plate med en nøyaktig bearbeidet boring klemmes fast mellom flenser i røret. Når væsken akselererer gjennom den mindre boringen, synker dets statiske trykk. Trykkforskjellen over platen stiger med omtrent kvadratet på strømningshastigheten, så måling av den forskjellen gjør at strømningen kan beregnes. Forholdet mellom differensialtrykk og strømning er en av standardenemetoder som brukes for å beregne rørledningsstrøm.

Utløpskoeffisienten som kobler DP til strømning avhenger av Reynolds-tallet, beta-forholdet (boringsdiameter delt på rørets indre diameter) og trykkuttaksarrangementet. Den avhengigheten er nettopp grunnen til at flere forskjellige platestiler eksisterer i stedet for én universalplate.

Et komplett målepunkt for åpning inkluderer vanligvis:

• Primærelementet (åpningsplaten) og åpningsflenser eller en meter går
• Oppstrøms og nedstrøms trykkuttak
• A differensialtrykktransmittersom sekundær enhet
• Valgfri temperatur- og trykkkompensering, viktig for gass og damp
• En flytdatamaskin, indikator, PLS eller DCS for å vise og summere flyten

Styrkene er mekanisk enkelhet, ingen bevegelige deler, lave kostnader, et veldig bredt spekter av rørstørrelser og tiår med standardiserte ytelsesdata. De viktigste avveiningene- er permanent (ikke-utvinnbart) trykktap, en beskjeden strømningsreduksjon og følsomhet for installasjonskvalitet og væsketilstand.

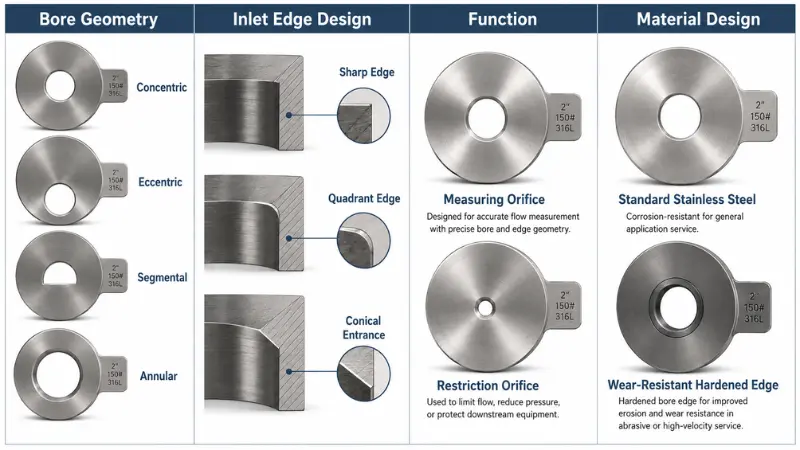

Hvordan klassifiseres åpningsplatetyper?

En hyppig kilde til forvirring er å behandle hver "type" som samme type valg. I praksis beskrives åpningsplater langs fire uavhengige dimensjoner, og en enkelt plate kan sitte på alle fire samtidig.

For eksempel kan en-slitasjebestandig plate fortsatt ha en konsentrisk boring og en skarp kant. "Slitasjebestandig" beskriver materialstrategien, ikke boreformen. Å holde disse aksene adskilt gjør hele valgprosessen mye renere.

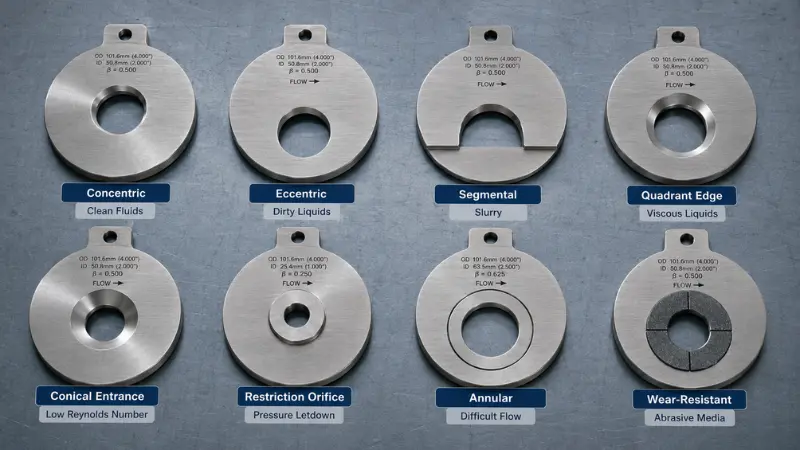

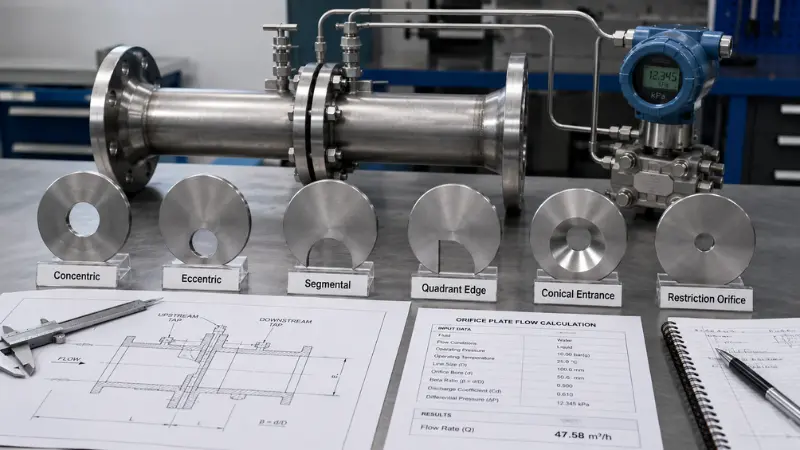

Hovedtypene for åpningsplatestrømningsmålere

Konsentrisk (standard) åpningsplate

En rund boring sentrert i røret. Dette er standarden for ren, enfaset-tjeneste og designet som dekkes mest direkte av internasjonale standarder. I rene væsker er de virkelige utvelgelsesspørsmålene vanligvis beta-forholdet og den nødvendige turndown, ikke boreformen. Dens svakhet er skitten bruk: faste stoffer, kondensat eller gassbobler kan samle seg på platen, og kantslitasje forskyver gradvis koeffisienten, så det er et dårlig førstevalg for begroing eller slipende væsker.

Eksentrisk åpningsplate

En rund boring forskjøvet fra midten. Åpningen er plassert lavt for væsker som bærer faste stoffer, slik at partikler sveiper gjennom, eller høyt for gass- og dampledninger som kan slippe kondensat, slik at væske dreneres i stedet for å samle seg. Med en eksentrisk plate orienteringenerdesignen: installer forskyvningen på feil side, og fordelen med selv-drenering eller selv{1}}ventilering går helt tapt. Strømningsretning og boreposisjon skal være tydelig merket på platetappen.

Segmentell åpningsplate

Åpningen er formet som et sirkulært segment som sitter lavt i boringen, slik at slam og suspendert stoff passerer uten å bygge en demning i bunnen av røret. Det er det vanlige valget når bunnavsetning er feilmodusen du planlegger mot, for eksempel slurry, skittent vann og fibrøse eller sedimentfylte bekker-. Den reduserer risikoen for plugging sammenlignet med en konsentrisk plate, men er mer-applikasjonsspesifikk og krever nøye størrelse.

Quadrant Edge Orifice Plate

Et avrundet, kvart-sirkelinnløp i stedet for en skarp firkantet kant. Den avrundede profilen holder utladningskoeffisienten stabil ved lave Reynolds-tall, der en skarp-kantet plate blir uforutsigbar. Den passer til tyktflytende rene væsker som tunge oljer, siruper og tyktflytende kjemikalier, og linjer med lav-hastighet. For ekstrem viskositet som skyver utover en åpningsplates komfortable rekkevidde, positiv-forskyvningovale girstrømsmålereer ofte en bedre passform enn noen DP-enhet.

Konisk plate for inngangsåpning

Et 45--graders konisk innløp som utvider brukbar ytelse til enda lavere Reynolds-tall enn en kvadrantkant. Dette er et spesialistvalg for svært viskøse væsker eller svært lave strømningshastigheter, der koeffisienten til en firkantet plate ganske enkelt ikke kan stole på. Det er ikke det rette verktøyet for vanlig rent vann, gass eller damp, der en enklere plate er billigere og like nøyaktig.

Begrensningsåpningsplate

En restriksjonsåpning er ikke en måleenhet. Dens jobb er å senke trykket eller dekke strømningen for pumpebeskyttelse, verktøykontroll, anti-overspenningstjeneste eller flertrinns trykkreduksjon, ikke for å produsere et kalibrert DP-signal. Den kritiske forsiktigheten er energispredning: et stort enkelttrinns trykkfall kan blinke eller kavitere en væske, eller strupe en gass med lydhastighet, og produsere støy, vibrasjoner og erosjon. Høy-dråpetjenester bruker derfor ofte fler-hulls- eller fler-begrensningsplater spesielt for å holde hvert trinn under kavitasjons- eller kvelningsgrensen. Ikke instrumenter en restriksjonsåpning og les dens DP som strømning med mindre den er designet og kalibrert for det.

Ringformet (ring) åpningsplate

Strømmen går gjennom et ringformet gap rundt en sentral skive i stedet for gjennom en sentral boring. Det er en mindre vanlig, mer spesialisert design som noen ganger brukes der faste stoffer eller ikke-ideelle hastighetsprofiler plager en konvensjonell plate. Fordi den faller utenfor de mest standardiserte geometriene, bør du behandle den som en-prosjektspesifikk, ofte produsent-kalibrert løsning i stedet for en standard måleenhet.

Slitasjebestandig design med åpningsplater

Dette er en material- og konstruksjonsstrategi snarere enn en egen boringsgeometri. Herdede legeringer, wolframkarbidkanter eller tykkere erosjonsbestandige-plater legges på en konsentrisk, eksentrisk eller segmentert plate for å overleve partikkel-lastet gass, slipende slurry eller støvete faststoffer. Den kjøper levetid og koeffisientstabilitet i erosiv drift til en høyere startkostnad, og det er unødvendig for ren bruksservice.

Sammenligningstabell for åpningsplatetype

Hurtigvalgsguide: Hvilken type åpningsplate passer til væsken din?

Som et utgangspunkt, alltid bekreftet mot full størrelse, flyter utvalget vanligvis fra væsketilstanden tilbake til platestilen.

Tabellen er et utgangspunkt, ikke et endelig svar. For ren damp og tørr gass er en konsentrisk plate det vanlige valget, med riktig temperatur- og trykkkompensasjon, selv om mange anlegg sammenligner den med envortex dampstrømmålerfor energibalansering. For luft og prosessgass der massestrøm er viktig, atermisk massestrømsmålernoen ganger passer bedre enn en DP-enhet.

Hvordan velge riktig type åpningsplate flowmåler

Tallerkenstil er bare en del av avgjørelsen. Følgende sekvens gjør at valget kan gjentas.

Ved feltvalg er det første spørsmålet sjelden plateformen. Det er om væsken er ren og enfaset-, og om du måler strømning eller kontrollerer den. Få de to svarene først, og det meste av tallerkenvalget faller ut av seg selv.

1. Start med væsketilstanden

Hvis væsken er ren, enfaset-og stabil, er en konsentrisk plate standard for å evaluere. Hvis det er skittent, -bærende eller kondensat-, flytt til eksentrisk eller segmentert. Hvis den er tyktflytende, flytt til kvadrantkant eller konisk inngang. Nesten alt nedstrøms avhenger av å få dette første trinnet riktig.

2. Redegjør for faste stoffer, gassbobler og kondensat

Den klassiske feltfeilen er en konsentrisk plate i en tjeneste der materiale samler seg ved platen, noe som forårsaker plugging, støyende DP og drift. For væsker med faste stoffer, holder en eksentrisk boring plassert lavt, eller en segmentplate for tyngre belastninger ledningen feid. For damp med overføring, plasser boringen slik at kondensatet renner. Kort sagt, match boringen til der den uønskede fasen vil sitte.

3. Vurder viskositet og Reynolds-tall

Plater med skarpe-kanter antar turbulent flyt. Når viskositeten stiger eller hastigheten faller og Reynolds-tallet synker, blir forholdet mellom differensialtrykk og strømning ustabilt for en kvadratisk kant. Det er utløseren for å vurdere kvadrantkanter eller koniske inngangsplater og å feste den faktiske Reynolds-serien. Fordivæskeviskositet påvirker strømningsmålingen sterkt, bør tettheten, viskositeten, temperaturen og strømningsområdet oppgis slik at utslippskoeffisienten kan evalueres ved reelle forhold i stedet for antatt.

4. Sjekk tillatt trykktap

Åpningsplater skaper permanent trykktap, som er deres største ulempe kontra noen andre teknologier. Hvis pumpehodebudsjettet, kompressorenergien eller en tyngdekraft- eller lavtrykksledning ikke kan spare dette tapet, kan en enhet med lavere-tap vinne. Kvantifiser det tillatte permanente trykkfallet før du forplikter deg til en åpningsplate i det hele tatt.

5. Bekreft installasjonsbetingelser

Selv en perfekt bearbeidet plate leser feil hvis den er dårlig installert. Bekreft tilstrekkeligoppstrøms og nedstrøms rette rørstrekningerfor valgt betaforhold og nærmeste beslag, riktig plateorientering og strømningsretning, riktig anboringstype (flens, hjørne eller D og D/2), riktig pakningsinnretting slik at den ikke stikker ut i boringen, rene og riktig skrånende impulslinjer med kondensatbeholdere eller drenerings- og ventilasjonsben for damp- og gassforskjeller, og et transmittertrykkområde.

6. Måling eller strømningsbegrensning?

Bestem funksjonen eksplisitt. Hvis du måler, bruk en måleåpning med full DP-instrumentering. Hvis du kontrollerer trykk eller strømning, bruk en restriksjonsåpning dimensjonert for ønsket fall og kontrollert for kavitasjon, blinking og kvelning. Ikke uskarp de to.

Data du trenger før dimensjonering av en åpningsplatestrømmåler

Uansett stil, dimensjonering og leverandørtilbud trenger et konsistent datasett. Ved å sende denne informasjonen på forhånd unngår du om-sitater og feil-størrelser:

• Væsketype og fase (væske, gass, damp, flerfase-tendens)
• Tetthet ved driftsforhold
• Viskositet ved driftstemperatur
• Drifts- og designpress
• Drifts- og designtemperatur
• Minimum, normal og maksimal strømningsområde
• Rørmateriale, tidsplan og innvendig diameter
• Faststoffinnhold og omtrentlig partikkelstørrelse
• Tillatt permanent trykktap
• Nødvendig nøyaktighet og turndown
• Installasjonsorientering og tilgjengelig rett løp
• Om målet er måling eller flytbegrensning

Med disse kan en instrumentingeniør fikse betaforhold, borediameter, platemateriale, anboringstype og senderområde, og bekrefte om en åpningsplate til og med er den beste primære enheten. Hvis du ønsker en bredere sammenligning før det, se generell veiledning omvelge en passende strømningsmåler.

Standarder og tekniske referanser

To internasjonale standarder forankrer design og bruk av de fleste åpningsplater. Å sitere dem er den enkleste måten å holde et utvalg forsvarlig i stedet for bare plausibelt.

• ISO 5167er en serie i seks-deler som dekker geometrien og installasjons- og driftsforholdene til-trykkdifferensialenheter.ISO 5167-2:2022adresserer spesifikt åpningsplater som brukes med flens-, hjørne- eller D- og D/2-utboringer for enkelt-, subsonisk, full-rørstrøm. Spesielt dekker den ikke rør under 50 mm eller over 1000 mm innvendig diameter, og heller ikke Reynolds-tall under 5000, og den dekker ikke vena contracta eller røravboringer.
• ASME MFC-3M, Måling av væskestrøm i rør ved hjelp av åpning, dyse og venturi, gir geometrien og bruksmetoden for disse primære enhetene i lukkede kanaler som kjører fulle.

For naturgassmåling spesifikt er AGA-rapport nr.. 3 (API 14.3) den vanlige referansen. Produsentens størrelsesdatablad og prosjektprosessdatabladet kompletterer bildet. Hvis en foreslått plate faller utenfor de standardiserte områdene, for eksempel en veldig liten boring, et veldig lavt Reynolds-tall eller en eksotisk geometri, behandle den som en kalibrert spesial i stedet for en standard ukalibrert enhet.

Installasjon og vedlikehold: Vanlige feltproblemer

Langsiktig-pålitelighet handler for det meste om det sekundære systemet og platekanten, ikke boreformen. De tilbakevendende feltproblemene er:

• Impulsledningsplugging og kranbegroing.Den vanligste årsaken til dårlig differensialtrykk. Hold trykk klare og impulslinjer selv-tømmer.
• Skarp-kantslitasje og erosjon.En avrundet eller hakket kant øker utladningskoeffisienten og fordreier avlesningen, så inspiser kanten i slitende eller skitten bruk.
• Kondensathåndtering på damp.Bruk kondensvannsbeholdere og korrekt kranretning slik at senderen ser et stabilt væskeben.
• To-støy.Gass fanget i en væskeledning, eller væske i en gassledning, forstyrrer avlesningen; riktig ventilasjons- og dreneringsben forhindrer det.
• Senderdrift og rekkevidde.Periodiske nullkontroller og kalibrering holder nøyaktigheten i spesifikasjonene. Samme omsorg gjelder forrutinemessig vedlikehold av trykktransmitter.

Still inspeksjonsintervallet etter væsken. Rene verktøyplater kan kjøre lange intervaller, mens slipemidler eller begroing trenger mye mer oppmerksomhet.

Når en åpningsplate kanskje ikke er det beste valget

En åpningsplate er ikke alltid den riktige primære enheten. Vurder alternativer når trykktapet må være minimalt, væsken er sterkt tilsmussende eller slitende, strømningsområdet er svært bredt, nøyaktighetskravene er høye, strømmen pulserer sterkt eller tilgangen til installasjon og vedlikehold er dårlig. Vanlige alternativer og hvor de passer:

• Venturi-rør og strømningsdysergi mye lavere permanent trykktap for store linjer og energi-sensitive tjenester, samtidig som de er DP-baserte og dekket av de samme standardfamiliene.
• Kilemeterer robuste for høy-viskositet, skitne og slurrystrømmer som straffer en skarp kant.
• Elektromagnetiske (magnetiske) strømningsmåleregir nesten-null trykktap og fungerer godt på ledende, skitne eller etsende væsker, men ikke på gasser eller ikke{1}}ledende væsker.
• Ultrasoniske strømningsmålere, enten det er festet-på eller inline, legg til lavt tap og trekk til rene til moderat skitne væsker og store rør.
• Coriolis massestrømsmålerelevere direkte massestrøm med høy nøyaktighet der kostnaden er berettiget.
• Vortex-målere er et sterkt alternativ for damp og ren gass eller væske med moderat tap; det hjelper å forståhvordan virvelstrømmålere fungererfør du sammenligner.

Tilpass teknologien til den dominerende begrensningen, enten det er trykktap, nøyaktighet, begroing eller fase, snarere enn til vane.

Vanlige feil når du velger en åpningsplate

Noen få feil står for de mest skuffende åpningsinstallasjonene:

• Behandler hver tallerken som utskiftbar.En standardplate som fungerer i ren service kan fungere dårlig under skitne, tyktflytende eller slitende forhold. Platetypen må samsvare med prosessen.
• Forveksler en restriksjonsåpning med en strømningsmåler.En restriksjonsåpning kontrollerer trykk eller strømning; det er ikke en kalibrert måleenhet.
• Ignorerer permanent trykktap.Åpningsplater er økonomiske, men ikke lite-tap. Kontroller det permanente trykkfallet under dimensjonering.
• Får boreorientering feil.For eksentriske og segmentelle plater er boreposisjonen en del av designet, og feil installasjon beseirer den valgte typen.
• Å glemme det sekundære systemet.Kanten, tappene, impulslinjene og senderen styrer påliteligheten, så vedlikehold kan ikke være en ettertanke.

Ofte stilte spørsmål

Hva er hovedtypene av åpningsplater?

Hovedtypene er konsentriske, eksentriske, segmenterte, kvadrantkanter, konisk inngangs-, restriksjons-, ringformede og-slitasjebestandige design. De er forskjellige med boringsgeometri, innløpskantdesign, funksjon eller materialstrategi, og det er grunnen til at de ikke alle er den samme typen valg.

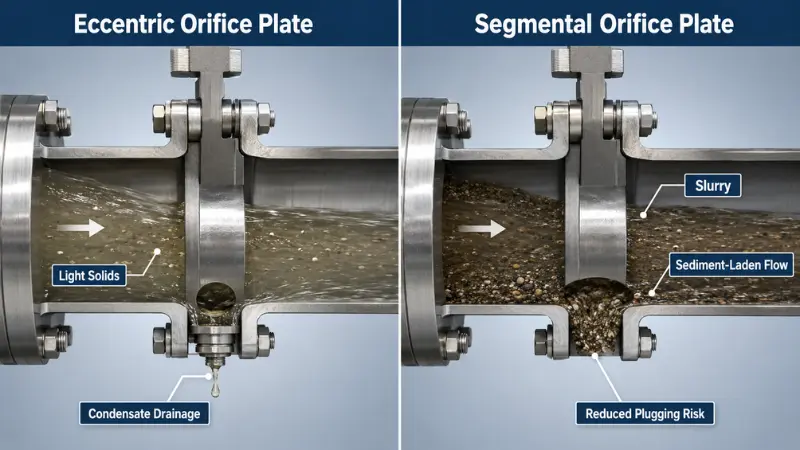

Hva er forskjellen mellom eksentriske og segmentelle åpningsplater?

En eksentrisk plate har en rund boring forskjøvet til den ene siden, vanligvis for væsker med lette faste stoffer eller for kondensatdrenering. En segmentplate har en segmentformet-åpning som sitter lavt i boringen for tyngre faste stoffer og slurry. Segmentdesign tolererer generelt mer faste stoffer enn eksentriske.

Hvilken åpningsplate brukes til slurry?

En segmentert åpningsplate er det vanlige valget for slurry, fordi den lave åpningen lar faste stoffer passere og reduserer bunnavsetningen. For svært tung eller slitende slurry kan en kilemåler eller annen teknologi være mer pålitelig enn en hvilken som helst åpningsplate.

Er en åpningsplate egnet for dampstrøm?

Ja, åpningsplater brukes ofte til damp. Dampservice krever riktig trykk- og temperaturkompensasjon, korrekt installasjon og kondensathåndtering, vanligvis med en kondensatbeholder og riktig kranretning.

Hva er forskjellen mellom en åpningsplate og en restriksjonsåpning?

En måleåpningsplate genererer et differensialtrykksignal som brukes til å beregne strømning. En restriksjonsåpning er utformet for å redusere trykket eller begrense strømningen. De kan se like ut, men deres designformål og størrelse er forskjellige.

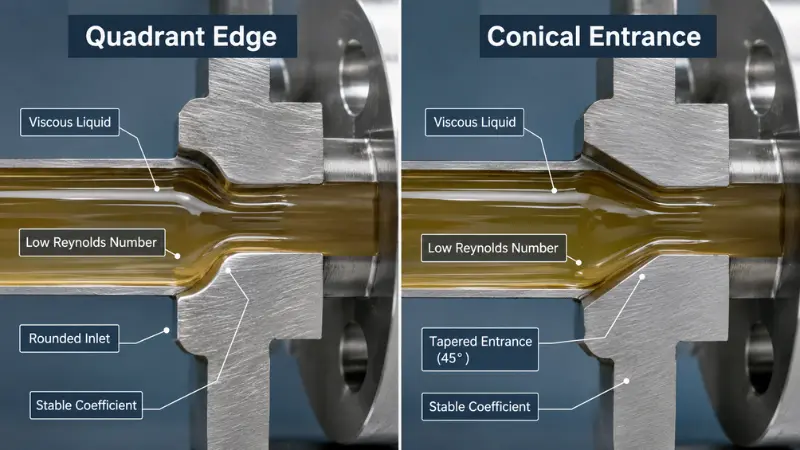

Hvilken åpningsplate er best for viskøse væsker?

Kvadrantkantplater passer til viskøse rene væsker med lave Reynolds-tall, og koniske inngangsplater utvider dette området til enda mer viskøse eller lavere-hastighetstjenester. For ekstrem viskositet er målere med positiv-forskyvning ofte bedre enn enhver åpningsplate.

Hva er ulempen med en åpningsmåler?

Den største ulempen er permanent, ikke-utvinnbart trykktap. Åpningsplater har også en begrenset strømningsreduksjon og er følsomme for installasjonskvalitet, kantslitasje og væsketilstand.

Hvor mye rett rør trenger en åpningsplate?

Det avhenger av beta-forholdet og de nærmeste oppstrøms fittings som bend, ventiler og reduksjonsstykker. ISO 5167 gir de nødvendige rette lengdene for hver sak, så det nøyaktige tallet bør komme fra standarden og røroppsettet i stedet for en enkelt tommelfingerregel.

Hvilke data bør jeg oppgi for dimensjonering av åpningsplater?

Oppgi væsketype og fase, tetthet, viskositet, drifts- og designtrykk og temperatur, minimum, normal og maksimal strømning, rørmateriale og innvendig diameter, faststoffinnhold, tillatt trykktap, nødvendig nøyaktighet og installasjonsorientering. Dette lar leverandøren fikse boring, betaforhold, materiale og senderområde.

Hvordan velger jeg riktig type åpningsplate?

Start med væsketilstanden og funksjonen. Bruk en konsentrisk plate for rene væsker, eksentrisk eller segmentert for skitne eller faste stoffer-bærende væsker, kvadrantkant eller konisk inngang for tyktflytende eller lavt Reynolds-nummer, og en restriksjonsåpning når målet er trykkreduksjon eller strømningsbegrensende i stedet for måling.

Viktige takeaways

Riktig åpningsplatetype følger av væsken og funksjonen, ikke av rørstørrelsen alene. Konsentriske plater håndterer rene væsker, gasser og damp. Eksentriske og segmenterte plater håndterer skitne væsker, kondensat og slurry. Kvadrantkant og koniske inngangsplater håndterer tyktflytende og lavt Reynolds nummerservice. Restriksjonsåpninger tilhører trykk- og strømningskontroll, ikke måling.

Før du forplikter deg, bekreft designet mot ISO 5167 og ASME MFC-3M, kontroller det tillatte permanente trykktapet og verifiser installasjonen og tappearrangementet. Send deretter hele prosessdatasettet slik at platen kan dimensjoneres riktig. Hvis væsken er tilsmussing, slipende, tyktflytende, eller strømningsområdet er veldig bredt, sammenligne en åpningsplate med lavere tap eller alternative teknologier før du misligholder den billigste standardplaten.
