Strømningsmålertyper for avløpsvann: Hvordan velge riktig måler

Å velge en avløpsmåler er en prosessbeslutning, ikke bare en målerbeslutning. Feil valg dukker opp senere som avvisende målinger, hyppig rengjøring, manglende overholdelsestall eller en måler som tetter igjen. Det riktige valget starter med ett spørsmål som de fleste kjøpere hopper over:er ledningen et fullt trykksatt rør, eller er det gravitasjonsstrøm i et delvis fylt rør eller åpen kanal?Det eneste svaret utelukker halvparten av alternativene før du noen gang ser på et dataark.

I store trekk, amagnetisk strømningsmålerer standard for fulle rør som fører ledende avløpsvann, en

ultralyd flowmålerfår sin plass når du trenger en ikke-invasiv eller ettermonteringsløsning, og et åpent kanalsystem er den riktige tilnærmingen for gravitasjonskloakk og -kanaler. Denne veiledningen forklarer hver type avløpsmåler, hvor den fungerer, hvor den svikter, og hvordan den kan tilpasses til rå kloakk, slam, renset avløp, industrielt avløpsvann og biogass.

Denne veiledningen er skrevet for ingeniører og kjøpere som spesifiserer strømningsmåling i kommunalt og industrielt avløpsvann. Behandle parameterområdene nedenfor som typiske utgangspunkt, og bekreft dem mot produsentens datablad og eventuelle gjeldende lokale standarder for prosjektet ditt.

Hva er en strømningsmåler for avløpsvann?

En strømningsmåler for avløpsvann måler strømningshastigheten eller det totale volumet av avløpsvann som beveger seg gjennom et rør, en kanal eller en behandlingsprosess. Avløpsvann er vanskeligere å måle enn rent vann fordi det bærer faste stoffer, slam, grus, fett, kjemikalier og luft, og fordi strømmen kan være under trykk i en del av en plante og tyngdekraften-mates i en annen.

Det er derfor en generell vannmåler sjelden overlever avløpstjeneste. Måleren må matche væsken, røret eller kanalens tilstand, installasjonsstedet, nøyaktigheten du faktisk trenger, og vedlikeholdet du er villig til å gjøre. Få de fem riktige og nesten alle anerkjente målerverk; får en feil og til og med en dyr måler underpresterer.

Rask sammenligning av typer avløpsmåler

Bruk dette som en kortliste, og bekreft deretter mot de detaljerte delene nedenfor. «Unngå når»-kolonnen er vanligvis mer nyttig enn «best for»-kolonnen, fordi den eliminerer feil valg raskere.

For det store flertallet av avløpsvannbehandlingspunkter er den virkelige konkurransen mellom magnetiske, ultralyd- og åpne kanalmålere. Resten er spesielle tilfeller.

Closed Pipe vs Open Channel: The First Decision

Før du sammenligner teknologier, bestem deg for hvilken verden du er i, fordi de knapt overlapper hverandre.

Fullt trykksatt rør.Boringen holder seg helt full ved alle vannføringer, inkludert lavstrømning om natten. Her kan du bruke en magnetisk måler eller en inline eller klemme-på ultralydmåler. Det er her mest nøyaktighet og pålitelighet bor.

Tyngdekraft eller delvis fylt rør og åpne kanaler.Vannflaten er åpen mot atmosfæren, eller røret går bare delvis fullt. En standard magmåler er feil verktøy: med en tom toppseksjon viser den lavt eller faller helt ut. Dette er et åpent kanalområde, eller en spesialisert delvis-fylt-rørmåler.

Ingeniørens notat:En linje som er full ved toppstrøm, men bare halvfull klokken 03.00, er en delvis fylt linje. Dimensjoner avgjørelsen rundt verste fall, ikke navneskiltet. Hvis boringen ikke er kontinuerlig full, må du ikke behandle en standard magnetisk måler som standard.

Magnetiske strømningsmålere for avløpsvann

Magnetiske strømningsmålere (magmålere eller elektromagnetiske strømningsmålere) er arbeidshesten for full-måling av avløpsvann i rør. De har ingen bevegelige deler og ingen hindring i boringen, så de tåler faste stoffer som vil ødelegge en mekanisk måler.

Hvordan de fungerer

En mag-måler påfører et magnetfelt over røret. Når en ledende væske beveger seg gjennom det feltet genererer den en spenning proporsjonal med hastigheten, som senderen konverterer til strømningshastighet. Prinsippet er definert i den internasjonale standardenISO 20456:2017, som gjelder spesifikt for elektromagnetiske strømningsmålere som måler en ledende væske i en lukket kanal som er full - og som eksplisitt ikke dekker åpne kanaler eller rør som går delvis full. Disse to forholdene, ledende og fulle, er hele historien om når en mag-meter passer.

Bruk det når / Unngå det når

• Bruk den når:røret er fullt, væsken er ledende, og du vil ha lite vedlikehold og høy nøyaktighet (gode magmålere holder omtrent ±0,2 % til ±0,5 % av avlesningen).
• Unngå det når:ledningen går delvis full, eller væsken er dårlig ledende (lett forurenset kondensat, noe skyllevann med høy-renhet eller visse løsemiddelbaserte-strømmer).

Typiske sterke passformer inkludererråkloakk og slamledninger, utslipp av behandlet avløp, overvåking av anleggets innløp og utløp, og ledende kjemiske doseringslinjer. På en full DN200 slamreturledning, for eksempel, er en mag-måler vanligvis standardvalget nettopp fordi det ikke er noe i boringen som kan tette.

Ledningsevne og materialer

Standard mag-målere trenger en minimumsledningsevne, vanligvis rundt 5 µS/cm, selv om det finnes versjoner med lav-ledningsevne. De fleste kommunale og mange industrielle avløpsvann renser dette enkelt, men ikke anta det for rene eller kjemisk uvanlige bekker - sjekk minimumsledningsevnen på dataarket. Like viktig er det å tilpasse de fuktede delene til væsken: denforingsmateriale(PTFE, PFA, hard gummi, polyuretan) og elektrodemateriale (316L, Hastelloy, tantal, titan) bestemmer om måleren trekker på skuldrene av kjemien eller korroderer i løpet av en sesong.

Installasjonspunkter som faktisk betyr noe

• Hold røret fullt.Monter i et lavt punkt eller stigende ben, eller nedstrøms for en strømningskontroll-, slik at det ikke kommer luft ved elektrodene.
• Jord den skikkelig.En mag-måler måler millivolt-nivåsignaler, så dårlig jord flyter referansen og produserer støyende eller ustabil utgang. Dette er det vanligste feltproblemet som kan unngås; sehvorfor jording er viktigfor ledningsdetaljer.
• Respekter rett-løp.Planlegg for produsentens figur, ofte rundt 5 til 10 rørdiametre oppstrøms og 3 til 5 nedstrøms.
• Orienter elektrodene riktig.Elektroder skal sitte på den horisontale aksen, slik at faste stoffer og innestengt gass ikke belegger eller eksponerer dem.

For veldig store rør der en fullflensspole er upraktisk, enmagnetisk måler i -stilkan være et kostnadseffektivt-alternativ, med absolutt nøyaktighet.

Ultralydstrømningsmålere for avløpsvann

Ultralydmålere måler strømning med lyd. Noen er inline; andre klemmer på utsiden av røret, noe som gjør dem til det opplagte valget for ettermontering, midlertidige strømningsundersøkelser og enhver ledning du ikke kan kutte eller stenge. Haken er at ultralydytelsen avhenger sterkt av riktig teknologi og en ren installasjon.

Transit-Time Ultrasonic

Transitt-tidsmålere sender signaler med og mot strømmen og beregner hastighet fra den lille forskjellen i reisetid. Detransitt-tidsmetodefungerer best i relativt rent flytende - behandlet vann eller effluent med begrenset faststoff - og mister nøyaktighet eller signal når suspenderte faste stoffer og medført luft stiger, fordi de sprer lydstrålen.

Doppler ultralyd

Dopplermålere fungerer motsatt vei: de er avhengige av partikler eller bobler i væsken for å reflektere signalet, og måler frekvensforskyvningen. ENDoppler målerpasser derfor til skittent avløpsvann, råkloakk og slam med suspendert stoff. Baksiden er ekte: veldig rent avløp kan sulte ut en dopplermeter med reflektorer og gi en ustabil avlesning.

Klemme-På virkelighetssjekk

Klemme-ved transport-tid er attraktivt fordi ingenting berører væsken, men rørveggen blir en del av målingen.Riktig sensormontering- rørmateriale, veggtykkelse, foringstilstand, kobling og avstand - styrer resultatet. Feltklemme-nøyaktighet er vanligvis i området ±1 % til ±2 % når røret er i orden.

Ingeniørens notat:Før du stoler på en klemme-for å lese på et gammelt-støpejern eller sterkt avskalert rør, må du sjekke om det er innvendig oppbygging eller en degradert foring. Både sprer strålen og reduserer nøyaktigheten rolig selv om måleren viser et tall.

Bruk det når / Unngå det når

• Bruk den når:du kan ikke kutte eller stoppe linjen, du trenger en bærbar undersøkelse, eller -berøringsfri måling kreves - og væsken samsvarer med den valgte teknologien (transittid- for ren, Doppler for skitten).
• Unngå det når:rørveggen er i dårlig stand for klem-på, eller du har brukt transporttid- på tungt slam (en klassisk mismatch som dekkes i feildelen nedenfor).

Åpne kanalstrømningsmålere

Ikke alt avløpsvann renner i fullt trykksatte rør. I gravitasjonskloakk, avløp, kanaler og mange plantekanaler strømmer vann med en fri overflate. En full-rørmåler gjelder ikke; du måler nivå mot en kjent struktur i stedet.

Weirs og Flumes

Et åpent kanalsystem bruker en primær struktur - en overløp eller en renne - for å skape et fast forhold mellom vannstand og strømningshastighet. US Bureau of ReclamationHåndbok for vannmålingforblir standardreferansen for geometri- og hodeutladningsligningene- bak disse enhetene.

I praksis er renner (som en Parshall-kanal) vanligvis foretrukket for kloakk og andre faste stoffer-av denne selvrensende grunnen, mens overløp gir mening for renere, lavere-budsjettkanaler - forutsatt at oppstrømskanalen holdes fri for sediment.

Nivåsensoren

Den andre halvdelen av et åpent kanalsystem ernivåsensor- ultralyd, radar eller nedsenkbart trykk - som leser vannstanden på et definert punkt. Senderen bruker deretter overløps- eller flue-ligningen for å konvertere nivå til strømning. Sensorplassering er ikke omsettelig: den må sitte i riktig oppstrømsavstand (typisk et sett multiplum av maksimalt hode), ute av turbulens og skum, ellers er konverteringen feil selv når strukturen er perfekt.

Vedlikeholdshensyn

Åpen kanals nøyaktighet avhenger av fysisk tilstand mer enn av elektronikken. Se etter sedimentakkumulering som endrer kanalgeometrien, rusk som fester seg ved en overløpskammen, skum og turbulens som ødelegger nivåavlesningen, nedstrøms nedsenking som ugyldiggjør forutsetningen om fri-strøm, og skadede eller satte strukturer. Planlegg regelmessig inspeksjon på rå kloakk og overvannskanaler i stedet for å vente på at et tall skal se feil ut, fordi en tilsmusset struktur kan lese plausibelt mens den er vesentlig av.

Andre typer avløpsmåler

Magnetiske, ultralyd- og åpne kanalmålere dekker de fleste bruksområder. Noen få andre vises i bestemte hjørner av en plante.

Vortex strømningsmålere

Vortex-målere oppdager virvler som kastes bak en bløff og er vanlige på damp, gass og rene strømmer. De er generelt ikke et førstevalg for rå kloakk eller slam, menvirvelstrømningsmålerekan passe til kompatible anleggsledninger hvor væsken er ren og rimelig stødig.

Turbinstrømningsmålere

Turbinmålere spinner en rotor og gir god nøyaktighet på rene væsker, men de bevegelige delene er en forpliktelse ved skitten bruk: fibre, grus og rusk sliter eller sliter på lagrene. Reservereturbinstrømmålerefor rent behandlet vann, og hold dem unna kloakk og slam.

Termiske massestrømmålere for biogass

Anaerobe kokere produserer biogass, som er et-gassstrømningsproblem, ikke et flytende.Termiske massestrømsmåleremål gassmassestrøm direkte og er godt egnet for biogassovervåking -, men kokegass er våt, kan bære hydrogensulfid (H₂S) og varierer i metaninnhold, så materialkompatibilitet, fuktighetshåndtering og trykk- og temperaturforhold betyr like mye som måleprinsippet.

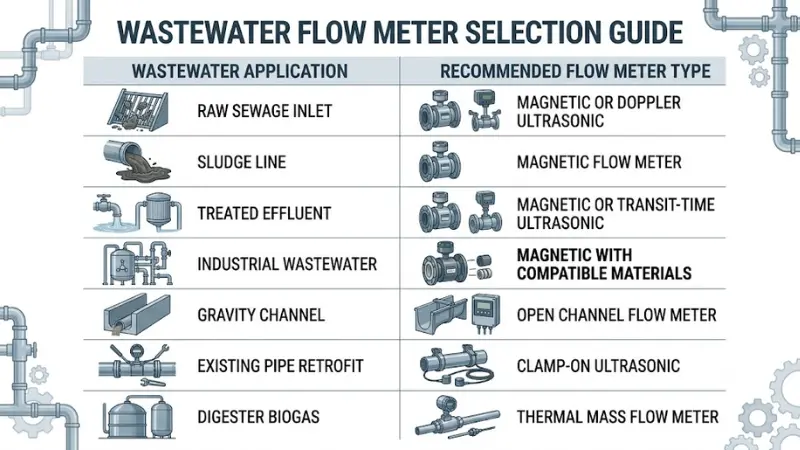

Beste avløpsmåler etter applikasjon

De fleste lesere kommer med en bestemt linje i tankene, ikke et generisk spørsmål. Her er en praktisk kartlegging. Behandle det som et utgangspunkt, og bekreft deretter med væske- og installasjonskontrollene som følger.

• Innløp for råkloakk (fullt rør):magnetisk strømningsmåler; Doppler-ultralyd for et ikke-invasivt alternativ.
• Slam- og resirkulasjonsledninger (fulle, ledende):magnetisk strømningsmåler er standard; innsettingsmagg for store boringer.
• Utslipp av behandlet avløp (renere, fullt rør):magnetisk eller ultralyd-tid der ettermontering er viktig.
• Industrielt avløpsvann med kjemikalier:magnetisk med nøye tilpasset foring og elektroder; verifiser ledningsevne og kompatibilitet først.
• Tyngdekraftskanal eller delvis fylt rør:åpent kanalsystem med avløps- og nivåsensor.
• Eksisterende rør du ikke kan kutte:klemme-på ultralyd, transittid-eller doppler avhengig av hvor skitten strømmen er.
• Biogass fra en koker:termisk massestrømmåler, spesifisert for våt, H₂S-bærende gass.

Hvordan velge riktig avløpsmåler?

Arbeid gjennom disse i rekkefølge. Hvert trinn skal produsere en beslutning, ikke bare en avmerkingsboks.

Trinn 1: Full pipe eller åpen kanal?

Hvis boringen alltid er full, er en magnetisk eller inline ultralydmåler i spill, med klemme-på ultralyd hvis du ikke kan kutte ledningen. Hvis strømmen er gravitasjon, delvis fylt eller i en kanal, gå til et åpent kanalsystem. Denne beslutningen alene eliminerer den største kilden til feilaktige målere.

Trinn 2: Les væsken, og bestem deg deretter

Sjekk konduktivitet, faststoff- og slaminnhold, grus og fibre, medført luft, kjemisk kompatibilitet, temperatur, trykk og strømningsområde - og gjør hver enkelt til en handling:

• Hvisledende og full → magnetisk er den sterke standarden.
• Hvistunge faste stoffer eller slam, og du trenger ikke-invasiv → Doppler-ultralyd, ikke transittid-.
• Hvisrengjør avløpsvann og ettermontering → transporttid-ultralyd.
• Hvislav ledningsevne (under målerens minimum) → ikke tving en mag-måler; revurdere teknologien.

Trinn 3: Sjekk installasjonsstedet

Riktig teknologi svikter fortsatt på feil sted. Bekreft rørstørrelse og materiale, tilgjengelig rett løp, horisontal versus vertikal orientering, om røret virkelig forblir fullt, tilgang for service, vibrasjon, innendørs eller utendørs og oversvømmelsesrisiko, kraft og effektbehov. For klemme-på ultralyd er rør-veggtilstanden avgjørende; for magnetiske, jording og full-rørforhold er avgjørende.

Trinn 4: Definer nøyaktighet, produksjon og livssykluskostnad

Match nøyaktighet til formålet. Prosessovervåking tolererer en moderat spesifikasjon; fakturering, forskriftsrapportering og doseringskontroll krever høyere nøyaktighet og langsiktig-stabilitet. For avløp som mater et tillatelsesnummer, forventer regulatorer at enheter valgt, installert og kalibrert skal levere nøyaktighet i samsvar med den enhetstypen - EPAs oversikt overstrømningsmåling ved utslippspunkterer en nyttig referanse for hva samsvar-karaktermåling innebærer. Lokale krav eller prosjektspesifikasjoner kan definere den nøyaktige nøyaktigheten du må oppfylle.

Vei deretter vedlikehold: en billigere måler som tetter seg, driver eller trenger hyppig rengjøring koster ofte mer over hele levetiden enn en måler valgt for forholdene. Vanlige utgangsalternativer å spesifisere inkluderer 4–20 mA, puls, RS-485/Modbus, HART, datalogging og alarmer.

Vanlige feil ved valg av avløpsmåler

Bruk en ren-vannmåler på skittent avløpsvann

Mekaniske målere med bevegelige deler tetter seg og slites raskt i kloakk og slam, noe som fører til drift og nedetid. Tilpass måleren til skitten, ikke til den laveste prisen.

Ignorerer om røret er fullt

Et mag-måler på et delvis-fullt rør viser lavt eller uregelmessig fordi det målte tverrsnittet ikke er det måleren antar. I gravitasjonssystemer er svaret åpen kanalmåling, ikke en "bedre" full-rørmåler.

Setter Transit-Time Ultrasonic på tungt slam

Transporttid- trenger en ren akustisk bane. Tunge stoffer og luft bryter signalet, så avlesningen vandrer eller forsvinner. Bruk Doppler for den væsken, og symptomet forsvinner vanligvis.

Kun fokus på kjøpspris

En måler som utløser månedlig rengjøring, forårsaker nedetid, eller produserer tall du ikke kan forsvare, er det dyre alternativet, uansett hva fakturaen sa. Sett vedlikehold og pålitelighet inn i beslutningen fra starten.

Glem kjemisk kompatibilitet

Industrielt avløpsvann kan være etsende. Bekreft kompatibiliteten til hver våt del - foring, elektroder, tetninger, hus - før kjøp, eller budsjett for tidlig utskifting.

Hva påvirker kostnadene for avløpsmåler?

Kjøpere ber ofte om en pris før de beskriver applikasjonen, men kostnaden er drevet av applikasjonen. I stedet for å oppgi tall som ville være meningsløse uten kontekst, er det her det som faktisk beveger prisen. Kostnadsfaktorene bakprissetting av ultralydmålergeneraliser godt til de fleste typer:

• Rørstørrelse:meter med stor- diameter koster uforholdsmessig mer, og det er grunnen til at innsettingsdesign finnes for store boringer.
• Våtte materialer:eksotiske foringer og elektroder for aggressiv kjemi øker kostnadene.
• Nøyaktighet og godkjenningsklasse:forvaring-nøyaktighet, sertifisering for farlige-områder og høy inntrengningsbeskyttelse øker prisen.
• Installasjonstype:klemme-på unngår rør-kutting og nedetid; inline kan trenge nedleggelse og røropplegg.
• Utganger og kommunikasjon:digitale protokoller, logging og fjernovervåking legger til totalen.
• Livssyklus, ikke klistremerke:kalibrering, rengjøring og nedetid over år oppveier ofte kjøpesummen.

Sjekkliste for tilbudsforespørsel: Data for å sende leverandøren din

Rørstørrelse alene er ikke nok til at en leverandør kan anbefale riktig måler. Jo flere av følgende du oppgir, jo nærmere vil den første anbefalingen være, og jo lavere er risikoen for et produkt som ikke samsvarer. Samle disse før degbe om et tilbud:

• Avløpsvanntype: råkloakk, slam, renset avløp, industrielt avløpsvann eller biogass
• Fullt rør eller åpen kanal; trykksatt eller tyngdekraften
• Rørdiameter og materiale (og foringens tilstand, for klemme-på)
• Minimum, normal og maksimal strømningshastighet
• Temperatur og trykk
• Konduktivitet, hvis kjent
• Innhold av faste stoffer, slam, fibre, fett eller bobler
• Kjemisk sammensetning og korrosivitet
• Nødvendig nøyaktighet og årsak (prosess, fakturering, overholdelse)
• Utgangs- og kommunikasjonsbehov
• Strømforsyning tilgjengelig
• Beskyttelsesvurdering eller krav til farlige-områder
• Om avstengning er mulig for installasjon
• Bilder eller tegninger av nettstedet, hvis tilgjengelig

Konklusjon

Start med rørets tilstand, fordi lukket rør kontra åpen kanal avgjør det meste av resultatet. For fulle, ledende rør er magnetiske strømningsmålere vanligvis det mest pålitelige og nøyaktige valget. For linjer du ikke kan klippe, fungerer ultralydmålere godt når transitt-tid og doppler er riktig tilpasset hvor ren eller skitten flyten er. For gravitasjonskanaler og delvis fylte rør er et åpent kanalsystem med riktig kanal- og nivåsensor den riktige tilnærmingen.

Deretter spikre fast væsken, installasjonsstedet, nøyaktigheten formålet ditt faktisk krever, og vedlikeholdet du kan opprettholde. Dokumenter dem, send dem med tilbudsforespørselen din, og målervalget blir enkelt i stedet for en gjetning basert på pris.
