En Coriolis strømningsmåler målermassestrømningshastighetav væsker, gasser og slurry direkte, i stedet for å estimere det fra volum. Den eneste forskjellen er grunnen til at den er valgt for depotoverføring, presisjonsbatching og enhver prosess der den nøyaktige mengden materiale betyr mer enn den laveste kjøpesummen. Denne guiden forklarer hvordan måleren fungerer, hvor den tjener sine kostnader, hvor den ikke gjør det, og hvilke data du bør ha klar før du størrelse én. Den er skrevet for ingeniører og kjøpere som spesifiserer et instrument, og refererer til internasjonale målestandarder der de underliggende påstandene er enkle å feilgi.
Coriolis-målere er vanlige innen kjemisk prosessering, olje og gass, mat og drikke, farmasøytiske produkter, belegg og drivstoffhåndtering. Hvis du fortsatt sammenligner teknologier på et høyt nivå, hjelper det å først forståhvordan en massestrømsmåler fungererfør du bestemmer deg for om massemåling er det prosessen din faktisk trenger.

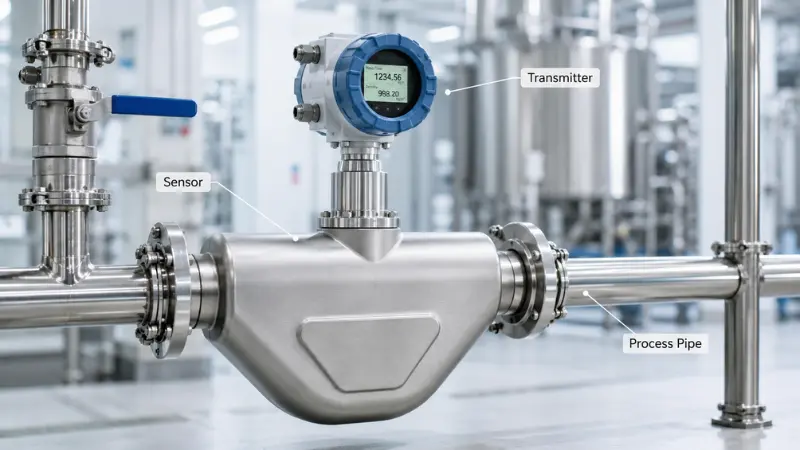

Hva er en Coriolis-strømningsmåler?
En Coriolis-strømningsmåler, også kalt en Coriolis-massestrømmåler, er en inline-enhet som bruker Coriolis-effekten til å måle hvor mye masse som beveger seg gjennom et vibrerende rør. Senderen driver ett eller flere målerør med en kontrollert frekvens. Når væske strømmer gjennom dem, får den bevegelige massen til at rørene vrir seg litt. Sensorer ved innløpet og utløpet registrerer det resulterende faseskiftet, og senderen konverterer det skiftet til en massestrømsverdi.
Fordi masse måles direkte, forblir avlesningen stabil selv når tetthet, temperatur eller viskositet avviker under prosessen. De fleste sendere sender også ut tetthet og temperatur, noe som er en del av hvorfor teknologien er detofte beskrevet som nær en ideell strømningsmålerfor væsker med høy-verdi -, men som begrensningsdelen viser, avhenger "ideell" sterkt av applikasjonen.
Hvordan fungerer en Coriolis-strømningsmåler?
Målingen skjer i fem trinn:
- Væske kommer inn i målerøret.
- Senderen vibrerer røret med sin naturlige frekvens.
- Masse som beveger seg gjennom det vibrerende røret genererer en Coriolis-kraft som vrir den.
- Sensorer oppdager tidsforskjellen, eller faseforskyvningen, mellom to punkter på røret.
- Senderen beregner massestrøm fra det faseskiftet, og tetthet fra rørets resonansfrekvens.
Uten strømning forblir de to sensorsignalene i fase. Med strømning vrir røret seg og signalene skilles; jo større massestrøm, jo større målbar forskyvning. Denne direkte, geometribaserte-målingen er grunnen til at Coriolis-målere er spesifisert der nøyaktighet og repeterbarhet ikke er-omsettelige. Den internasjonale referansen for spesifikasjon, installasjon og kalibrering av disse målerne erISO 10790, som dekker massestrøm, tetthet og volummåling i ett dokument.
Enkelt-rør vs dobbelt-rør og rett vs. bøyd design
Sensorgeometri påvirker ytelse, trykkfall og pris, så det er verdt å vite-avveiningene:
- Dobbelt bøyd-rør (U-formet):det vanligste designet. God følsomhet ved lav og moderat strømning, men bøyene øker trykkfallet og kan fange faste stoffer eller gass.
- Rett-rør:enklere å drenere og rengjøre, lavere trykkfall og bedre egnet for sanitær-, slipe- eller høy-viskositetstjenester - vanligvis til en høyere pris og med litt lavere-flytfølsomhet.
- Enkelt-rør:unngår en strømningssplitter, som hjelper med slurry og hygienisk rengjøring, men kan være mer følsom for ytre vibrasjoner.

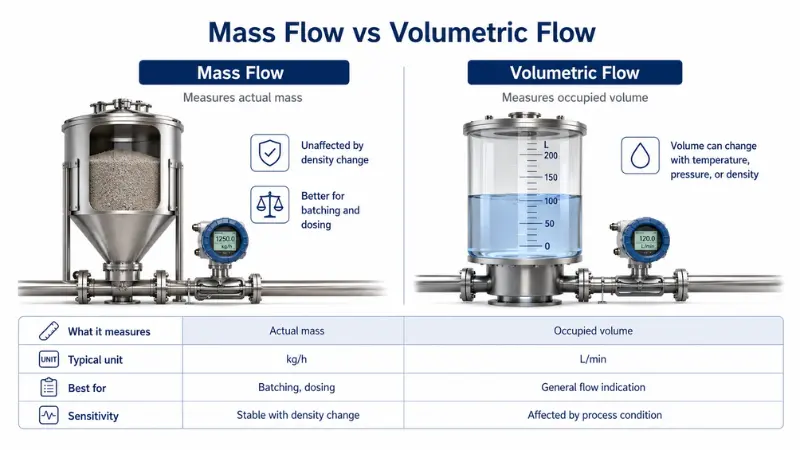

Hvorfor Mass Flow slår volumetrisk flyt?
Mange meter rapporterer volum - liter per minutt eller kubikkmeter per time - som er greit for vann eller generell bruk. Problemet er at volumet endres når temperatur, trykk eller tetthet endres. Et kilo produkt, derimot, forblir et kilo uansett prosessforhold.
At stabilitet er viktig i:
- Kjemisk dosering og additiv injeksjon
- Drivstoff og oljeoverføring
- Oppskrift og blandingskontroll
- Varetektsoverføring
- Batchfylling og konsentrasjonskontroll
I praksis er dette den avgjørende faktoren ved batching. Hvis en formulering doseres etter volum, vil en 2 graders svingning som endrer tetthet stille endre mengden aktiv ingrediens som tilsettes. Dose etter masse og den feilen forsvinner.
Hva kan en Coriolis-strømningsmåler måle?
Den primære utgangen er massestrøm, men en enkelt sender gir vanligvis også:
- Tetthet
- Temperatur
- Volumetrisk strømning, beregnet fra masse og tetthet
- Totalisert flyt
- Konsentrasjon (for eksempel grad Brix eller % tørrstoff), avhengig av senderen
Denne funksjonen med flere-parametere kan fjerne et separat densitometer eller temperaturelement fra linjen, som er en av de mer konkrete måtene måleren oppveier den høyere startkostnaden på.
Fordeler med Coriolis flowmålere
- Direkte massemåling.Ingen slutning fra volum, ingen tetthetskompensasjon og ingen avhengighet av strømningsprofilantakelser.
- Høy nøyaktighet og repeterbarhet.Typisk væskenøyaktighet er i størrelsesorden ±0,1–0,2 % av avlesningen, avhengig av modell og applikasjons - ytelse som kan verifiseres mot sporbare standarder ved anlegg somNIST Fluid Metrology Group.
- Ingen bevegelige deler i strømningsbanen.Ingen rotorer eller lagre å ha på seg, noe som passer ren-på-plass og lang-intervallservice.
- Multi-parameterutgang.Masse, tetthet, temperatur og beregnet volum fra én enhet.
- Tolerant for å endre væskeegenskaper.Nyttig når viskositet eller tetthet skifter batch til batch.
Vær oppmerksom på at to ofte-gjentatte salgsargumenter fortjener kvalifisering. "Minimale krav til rett-rør" er stort sett sant - Coriolis-målere avhenger mye mindre av strømningsprofil enn differensial-trykk-, turbin- eller virvelmålere -, men spesifikke modeller og orienteringer har fortsatt produsentens regler, så bekreft atkrav til rett rørføringfor enheten din i stedet for å anta at ingen gjelder.
Begrensninger for Coriolis strømningsmålere
- Høyere startkostnad.Vanligvis dyrere enn magnetiske, turbin- eller grunnleggende mekaniske målere. For lav-nytteplikt betaler den ekstra nøyaktigheten seg sjelden tilbake.
- Trykkfall.Spesielt bøyde-rørdesign kan skape meningsfullt tap ved høy flyt eller høy viskositet. Størrelse etter trykkfall, ikke etter rørdiameter.
- Vibrasjonsfølsomhet.Dårlig montering eller en pumpe i nærheten kan forstyrre signalet.
- To-strøm.Medført gass, kavitasjon og blinking forringer nøyaktigheten eller forårsaker frafall. Måleren forventer et fullt, stabilt rør.
- Størrelse og vekt.Store linjestørrelser blir tunge og trenger ekte rørstøtte.
- Gass med lav-tetthet.Gasstjeneste er mulig, men krever tilstrekkelig trykk og en{0}}måler for gass. tynn gass med lavt-trykk er det vanskeligste tilfellet.
Når skal du velge en Coriolis-strømningsmåler - og når ikke?
De fleste valgfeil kommer fra å bruke måleren ved refleks. Bruk disse to korte listene som et første filter.
Velg en Coriolis strømningsmåler når:
- Du trenger masse eller ekte tetthet, ikke bare volum (batching, blanding, varetektsoverføring).
- Væskens tetthet eller viskositet endres, og du kan ikke tolerere den resulterende volumetriske feilen.
- Væsken er ikke-ledende - oljer, drivstoff, løsemidler - som utelukker magnetiske målere.
- Nøyaktighet og repeterbarhet er verdt mer enn den laveste installasjonskostnaden.
Unngå det, eller se hardere på alternativer, når:
Du trenger bare å angi eller totalt rent vann, hvor amagnetisk strømningsmålereller en
ultrasonisk strømningsmålerer billigere og tilstrekkelig.
- Væsken er damp - avirvelstrømningsmålerer det normale valget der.
- Ledningen bærer konsekvent medført gass eller går delvis full, og du kan ikke fikse den.
- Tillatt trykkfall er tett og den eneste måleren som passer budsjettet er underdimensjonert.

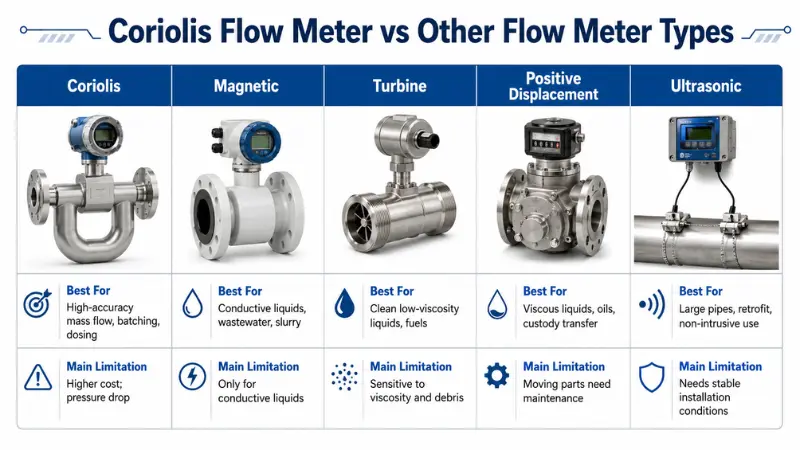

Coriolis vs andre strømningsmålertyper
Tabellen gir en rask orientering; notatene nedenfor forklarer selve avgjørelsen.
| Type strømningsmåler | Best for | Hovedbegrensning |
|---|---|---|
| Coriolis | Nøyaktig masse, tetthet, høy-verdi eller variable væsker | Høyere kostnad, mulig trykkfall |
| Magnetisk | Ledende væsker: vann, avløpsvann, mange kjemikalier | Kan ikke måle ikke-ledende væsker eller gass |
| Turbin | Rene væsker og gasser med lav-viskositet | Bevegelige deler; følsom for viskositet og strømningsprofil |
| Positiv forskyvning | Viskøse væsker, mekanisk totalisering | Bevegelige deler; mer vedlikehold |
| Termisk masse | Gassmassestrøm med lavt-trykk | Væsker og skiftende gasssammensetning er problematisk |
| Ultralyd | Ikke-påtrengende eller stor-rørmåling | Nøyaktigheten avhenger av væske og installasjonsforhold |
Coriolis vs Magnetic Flow Meter: Hvilken bør du velge?
En magnetisk strømningsmåler er den kostnadseffektive-standardverdien for ledende væsker som vann og mange vannbaserte-kjemikalier, men den kan ikke lese oljer, drivstoff eller de fleste løsningsmidler, og den gir ikke tetthet. Velg Coriolis når væsken er ikke-ledende eller når du trenger masse og tetthet sammen; velg magnetisk når væsken leder og volumet er nok.
Coriolis vs Turbin Flow Meter
A turbinstrømmålerer økonomisk og nøyaktig på rene,-lavviskositetsvæsker, men rotoren slites og avlesningen avviker når viskositeten endres. Coriolis har ingenting som spinner i flytbanen og holder nøyaktigheten når egenskapene skifter, noe som er grunnen til at den har en tendens til å vinne på tjeneste med variabel-verdi.
Coriolis vs positiv forskyvning flowmåler
Positiv forskyvningsmålere som f.eksovale-girmåler viskøse væsker godt ved å separere dem i kjente volumer, og viskositeten hjelper dem faktisk med å tette. Deres svakhet er mekanisk slitasje og vedlikehold. Coriolis håndterer også viskøse væsker, men du må sjekke trykkfallet nøye - se
hvordan væskeviskositet påvirker strømningsmåling- fordi tapet stiger raskt når viskositeten øker.
Coriolis vs termisk massestrømmåler
Begge rapporterer masse, men de er ikke utskiftbare. ENtermisk massestrømsmålerutleder gassmassestrøm fra varmeoverføring og er godt egnet for lavtrykksgasser som luft eller nitrogen, der det vanligvis er billigere. Nøyaktigheten avhenger av stabil gasssammensetning, og den er ikke laget for væsker. Coriolis måler masse direkte for væsker og gasser og er upåvirket av sammensetningen, men koster mer og trenger tilstrekkelig trykk for gassdrift. Kort sagt: termisk masse for rutinemessig gassmassestrøm, Coriolis når du også trenger tetthet, væskeservice eller høyere nøyaktighet.

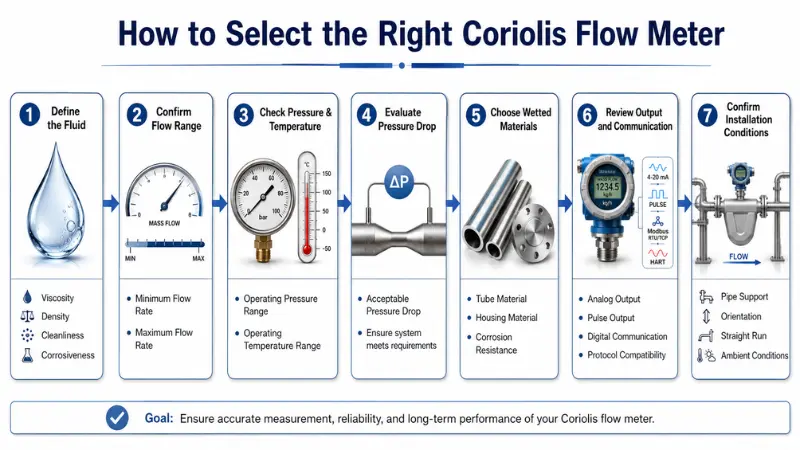

Hvordan dimensjonere og velge en Coriolis flowmåler?
Dimensjonering er drevet av prosessforhold, ikke rørstørrelse. Arbeid gjennom punktene nedenfor i rekkefølge; de generelle prinsippene forvelge riktig strømningsmåler for prosessen dingjelder her også.
Definer først væskeegenskapene
Oppgi om det er væske, gass eller slurry, deretter densitet, viskositet, korrosivitet, faststoffinnhold og eventuell medført gass. Dette avgjør de fuktede materialene, rørdesignet og om Coriolis er passende. Hvis væsken har medført gass, be leverandøren om å verifisere tofaseytelse før du går videre.
Bekreft strømningsområdet
Registrer minimum, normal og maksimum flyt. Måleren skal kjøre komfortabelt innenfor det angitte området, med normal strømning nær midten. En vanlig dimensjoneringsfeil er å tilpasse måleren til rørdiameteren: en overdimensjonert Coriolis-måler mister nøyaktigheten ved lav strømning, som er nøyaktig der batching og dosering fungerer.
Coriolis Flow Meter Størrelse: Strømningsområde, trykkfall og viskositet
Trykkfall er den parameteren som oftest overses. For liten meter kveler linjen; for stor måler underpresterer ved lav flyt. Fordi tapet øker kraftig med viskositeten, be leverandøren om å beregne trykkfall ved å bruke det faktiske væske-, viskositet-, tetthets- og fullstrømningsområdet -, ikke vann ved det nominelle punktet. For tyktflytende bruk holder en rett-rørdesign vanligvis tapet håndterbart.
Sjekk trykk, temperatur og materialer
Bekreft at måleren er vurdert for både normalt og opprørt trykk og temperatur, inkludert CIP/SIP-sykluser. Match fuktede materialer til kjemien: 316L rustfritt for generell bruk, Hastelloy eller høyere legeringer for aggressive medier, og en sanitær overflatefinish med hygieniske tilkoblinger for mat og farmasøytisk.
Tilpass utgangen til ditt kontrollsystem
Vanlige alternativer er 4–20 mA, puls eller frekvens, HART, Modbus, PROFIBUS og Foundation Fieldbus. Velg hva din PLS eller DCS allerede snakker i stedet for å legge til en gateway senere.
Behandle data for å forberede før du ber om et tilbud
Leverandører kan kun måle nøyaktig med reelle tall. Å ha dette klart gjør en vag forespørsel til en fast anbefaling og unngår en andre runde med spørsmål.
| Datapunkt | Hvorfor det betyr noe |
|---|---|
| Væskenavn og tilstand | Bestemmer materialer og gjennomførbarhet |
| Tetthet og viskositet (ved driftstemperatur) | Driver dimensjonering og trykkfall |
| Min / normal / maks flow | Stiller inn måleområdet |
| Drift og maksimalt trykk | Stiller inn trykkklassifisering og gassgjennomførbarhet |
| Drift og maksimal temperatur | Påvirker nøyaktighet og materialer |
| Innhold av faste stoffer eller medført gass | Flagger to-fase og slitasjerisiko |
| Tillatt trykkfall | Forhindrer en underdimensjonert måler |
| Linjestørrelse og tilkoblingstype | Definerer passform og installasjon |
| Utgang / protokoll og områdeklassifisering | Stiller inn sender og sertifisering |
Hva påvirker Coriolis Flow Meters nøyaktighet?
En Coriolis-måler er nøyaktig, men flere virkelige-faktorer avgjør om du når det rangerte tallet:
- Null stabilitet.En feil eller drivende null er den vanligste feilkilden ved lav flyt. Nullstill måleren under prosessforhold, full og med virkelig ingen flyt.
- To-strøm.Gassbobler myker opp rørresponsen og kan forårsake store, uberegnelige feil.
- Ekstern vibrasjon.Resonans nær drivfrekvensen er det verste tilfellet; god støtte og plassering betyr noe.
- Temperatur- og trykkskifter.Begge endrer rørstivheten litt; kvalitetsmålere kompenserer, men ekstreme svingninger gir fortsatt usikkerhet.
Hvor nøyaktighet må demonstreres - for fakturerings- eller kvalitetsposter - periodiskkalibrering av strømningsmålermot en sporbar referanse er det som gjør tallet forsvarlig.

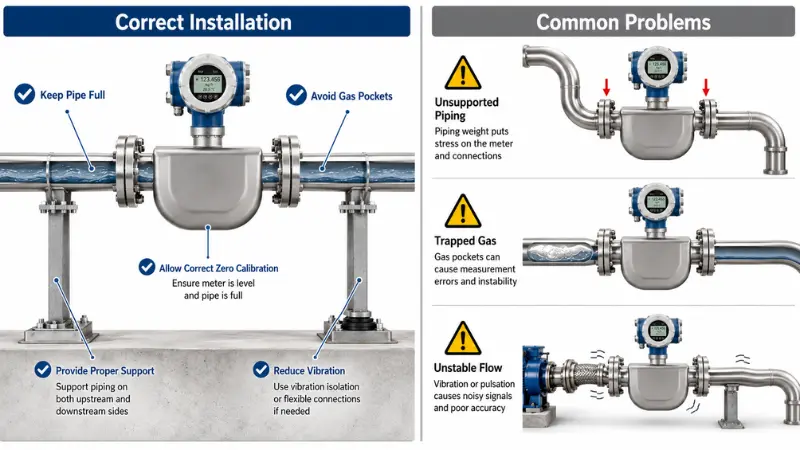

Installasjonskrav og beste praksis
Følg alltid produsentens håndbok, men denne praksisen gjelder for nesten hver installasjon. Kjør gjennom dem som en sjekkliste før-installasjon:
- Hold måleren full.Monter den der rørene forblir oversvømmet - for væsker, et lavt punkt eller vertikalt oppover-strømben hjelper; unngå høye punkter der gass samler seg.
- Forhindre blinking og kavitasjon.Oppretthold nok mottrykk, og plasser måleren på utløpssiden av en pumpe i stedet for sugesiden der trykket faller.
- Støtt røret.Bær rørbelastning på dedikerte støtter, aldri på målerens kropp, spesielt i større størrelser.
- Isoler vibrasjoner.Hold måleren unna sterke vibrasjonskilder og unngå stiv kobling av to meter på samme ustøttede løp.
- Null riktig.Bekreft at en lukket nedstrømsventil ikke lekker under nullstilling - en gråteventil er en klassisk årsak til en dårlig nullstilling.
- Plan for rengjøring.For belegning, krystallisering eller avleiring av væsker, velg en drenerbar design og en rengjøringsrutine som passer både væsken og rørets geometri.
Feilsøking av vanlige Coriolis-strømmålerproblemer
- Ustabil eller støyende lesning:vanligvis medført gass eller vibrasjon. Se etter to-strøm og se gjennom støttene før du mistenker måleren.
- Ikke-null flyt ved ingen-flyt:nulldrift eller en lekker isolasjonsventil. Null-null under riktige forhold.
- Lesing viser lavt:delvis rør, belegg inne i røret, eller en underdimensjonert måler nederst i området.
- Tetthet ser feil ut:ofte gassmedrivning eller et rør som ikke er fullstendig fuktet, snarere enn en ekte tetthetsendring.
Mønsteret å huske: de fleste "målerfeil" er prosess- eller installasjonsproblemer. Bekreft fullt rør, stabil strømning og lydstøtte før du returnerer maskinvare.

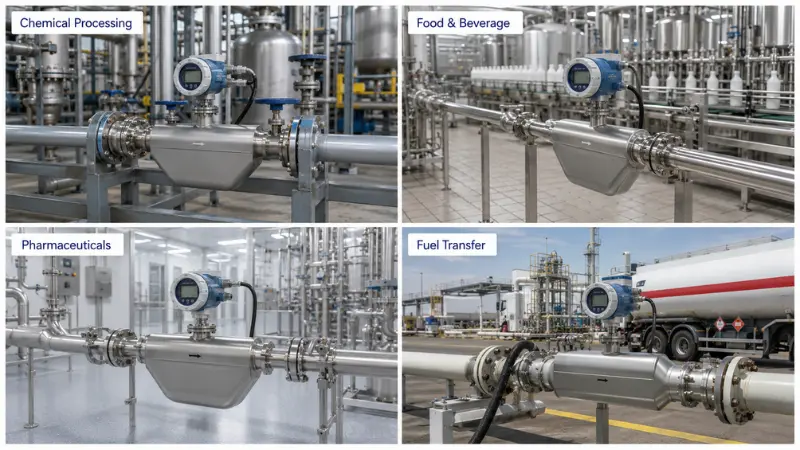

Brukseksempler etter industri
- Kjemikalier:massebasert additivdosering der tettheten varierer med batchtemperaturen, så volumetrisk måling vil avvike.
- Olje og gass:drivstoff- og råoljeoverføring, der API MPMS kapittel 5.6 angir hvordan Coriolis-målere oppnårvaretekt-overføringsnøyaktighet for flytende hydrokarboner.
- Mat og drikke:sanitær batching av sirup og konsentrater, ved hjelp av hygieniske design med rette-rør for å rengjøre-på-plassen.
- Legemidler:høy-renhetsdosering der repeterbarhet og et dokumentert kalibreringsspor er nødvendig.
FAQ
Spørsmål: Hvor nøyaktig er en Coriolis-strømningsmåler?
A: For væsker er typisk nøyaktighet rundt ±0,1–0,2 % av avlesningen avhengig av modell, strømningshastighet og forhold. Nøyaktigheten er høyest i midten av området og reduseres nær den lave-strømmen og under to-strømningen.
Spørsmål: Hva forårsaker nulldrift i en Coriolis-strømningsmåler?
A: Temperatur- og trykkendringer, mekanisk belastning på målerens kropp og dårlig original null. Den hyppige synderen er nullstilling mens en nedstrøms ventil lekker, som måleren registrerer som reell strømning.
Spørsmål: Kan en Coriolis strømningsmåler måle slurry?
Svar: Mange kan, spesielt enkelt-rør eller rett-rørdesign som motstår tilstopping. Slitasje og medført gass er grensene, så leverandøren bør bekrefte egnethet for ditt faststoffinnhold.
Spørsmål: Hva er forskjellen mellom en Coriolis og en termisk massestrømningsmåler?
A: Coriolis måler masse direkte fra rørvridning og fungerer for væsker og gasser; termisk masse utleder gassmassestrøm fra varmeoverføring og er best for lav-trykksgass med stabil sammensetning. Coriolis er mer nøyaktig og allsidig; termisk masse er vanligvis billigere for rutinemessig gassdrift.
Spørsmål: Hvordan dimensjonerer du en Coriolis-strømningsmåler?
A: Størrelse etter strømningsområde og tillatt trykkfall ved bruk av den virkelige væskens viskositet og tetthet, ikke etter rørdiameter. Sikt mot normal strømning nær midten-og få leverandøren til å beregne trykkfall for det verste tilfellet.
Spørsmål: Trenger en Coriolis-strømningsmåler en rett rørføring?
A: Den trenger langt mindre enn de fleste teknologier fordi den ikke er avhengig av flytprofil, men spesifikke modeller har fortsatt installasjonsregler. Følg produsentens håndbok i stedet for å anta at ingen gjelder.
Spørsmål: Er en Coriolis-strømningsmåler egnet for viskøse væsker?
A: Ja, men trykkfallet øker med viskositeten, så dimensjonering er kritisk og en rett{0}}rørdesign er ofte å foretrekke. Bekreft tapet ved maksimal viskositet før du bestiller.
Konklusjon
En Coriolis-strømningsmåler er det sterkeste valget når en prosess trenger direkte masse, ekte tetthet eller stabil nøyaktighet ettersom væskeegenskapene endres - og et dårlig valg når enkel volumetrisk indikasjon på rent vann gjør det. Bestem deg med det grunnleggende: væskeegenskaper, strømningsområde, trykk og temperatur, tillatt trykkfall, materialer, utgang og installasjonsforhold.
Det beste du kan gjøre før du kjøper er å forberede prosessdataene dine. Med fullstendig væske og driftsinformasjon i hånden kan dusend detaljene dine for en vurdering av størrelsenog få en måler som yter i ekte tjeneste i stedet for bare på dataarket.
